CMCP601-小型转子演示实验台

特性 :

• 模擬通用機械故障
• 精密調速器
• 支持滑動 軸承 （包含）
• 支持滾動軸承（可選）
• 單面動平衡短底座套件
• 雙平面平衡的長底座套件
• 提供平衡配重套件
• 可下載的培訓手冊
• 110/220VAC 50/60 Hz 電源

產品概覽
CMCP601 系列轉子套件 用 緊湊且易用的 組件來 模擬旋轉機器的動態運動。CMCP601 系列是教室或實驗室使用的理想選擇，可用于通過改變速度和重量等參數來演示大型旋轉設備中發現的現象，以及引發不平衡、軸彎曲或摩擦和不對中故障。 可以在各種便攜式儀器或連續監測系統上查看結果，但 這些不包括在內。

CMCP601 有兩個版本；一個 16 英寸（ 406.4 毫米）短底座套件和一個 31 英寸（ 787.4 毫米）長底座套件。兩個版本都帶有一個精密速度控制器和一個轉子套件，包括一個電機、滑動 軸承座、軸、聯軸器、質量塊和探頭安裝支架。CMCP601-01 短底座套件允許單平面平衡，而 CMCP601-02 長底座套件允許雙平面平衡。還提供滾珠軸承座、推力和偏心測量支架、旅行箱、安全罩和傳感器套件等配件。

可以從CMCP601 系列轉子套件獲得的測量值包括但不限于基于頻率和時間的信號、 軸心軌跡 、軸跳動、軸彎曲、臨界 轉速 識別、共振、幅值因素 、相位分析、平衡、軸 相對振動 和 殼體絕對振動 , 轉子動力學研究和 不對中 。

標準電機/控制器規格：
電源 :            110-220VAC 50/60 Hz (隨附標準美國電源線 )
電流 :            1.5A
電機類型 :     有刷直流電機
轉速 :            0-11,500 RPM (顯示為 0-100%)
調節 :            加速和減速率，最小和最大RPM

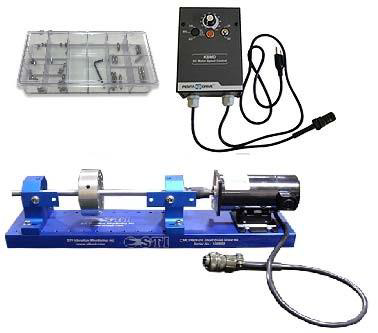

短底座轉子套件規格 :
綜合尺寸 :     16” x 4” x 5” (406.4 x 101.6 x 127mm)
重量 :            28 Lbs(12.7 kg)
軸承支架最大距離 :     8.75” (222.25mm)
包含部件 :     66” 短底座框架，2個套筒軸承架，10.25” 260.35mm短軸，質量塊 （平衡輪），帶鍵槽聯軸器，單探頭支架，雙探頭支架，電機，控制器和平衡重塊套件

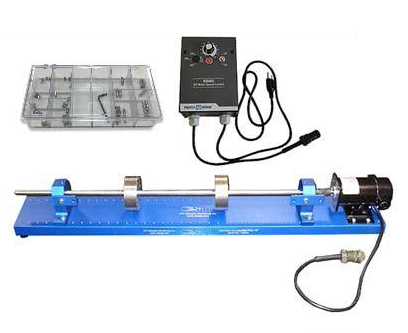

長底座轉子套件規格 :
綜合尺寸 :     31” x 4” x 5” (787.4 x 101.6 x 127mm)
重量 :            36 Lbs (16.32kg)
軸承支架最大距離 :    23.25” (590.55mm)
包含部件 :     31” 長底座框架，2個套筒軸承架，25.25” (641.25mm)長軸，2個質量塊 ’(平衡輪 )，帶鍵槽聯軸器，單探頭支架，雙探頭支架，電機，控制器和平衡重塊套件

滑動軸承支架規格 :
總體高度 :      3.0” (76.2mm)
軸心高 :         2.0”(50.8mm)
寬度 :            1.0” (25.4mm)
重量 :            0.65 Lbs (0.295kg)
軸間隙 :         5 mils (0.127mm) ±0.001”
軸承材料 :     油嵌式法蘭滑動軸承
潤滑類型 :     SAE 30 Oil
傳感器安裝孔 :     三個 ¼”-28 UNF x 0.5” 深 相距 45°
安裝 :            兩個 10-32x1.0” 內六角螺絲 隨套件提供

滾動軸承座規格 :
總體高度 :      3.0” (76.2mm)
軸心高 :         2.0” (50.8mm)
寬度 :            1.0” (25.4mm)
重量 :            0.78 Lbs (0.354kg)
軸間隙 :         2 mils (0.051mm) ±0.001”
軸承材料 :      6002鋼單列雙屏蔽球軸承
最大轉速 :      24,000 RPM
軸承潤滑 :      美孚寶力達 EM 潤滑脂填充
傳感器安裝孔 :      三個 ¼”-28 UNF 通孔 相距 45°
安裝 :             兩個 10-32x1.0” 內六角螺絲 隨附

軸向止推和偏心塊指標 :
總體高度 ：   3.0” (76.2mm)
軸心高 :         2.0” (50.8mm)
寬度 :            0.75” (19.0mm)
推力安裝孔 :  ¼”-28 UNF 通孔
預期推力位置目標：  平衡輪（垂直于平衡輪）
偏心安裝孔 ：¼”-28 UNF 通孔
預期的偏心率目標：  軸（垂直于軸）
重量 :            0.5 Lbs. (0.227kg)
安裝 :            兩個10-32x1.0” 內六角螺絲 隨套件提供

訂購信息：
CMCP601 -XX          描述
                                 -01 完整短底座轉子套件
                                 -02 完整長底座轉子套件

配件 :
CMCP601-REB         滾動軸承座
CMCP601-TEB         推力 /偏心測量支架
CMCP601-PP           帶 -24V電源和 BNC 輸出接口 的 前置器安裝板
CMCP601-CC-S       短底座套件的硬質旅行箱

CMCP601-CC-L       長底座套件的硬質旅行箱
CMCP601-C-SB       短底座套件的有機玻璃安全蓋
CMCP601-C-LB       長底座套件的有機玻璃安全罩
CMCP601-SB           備用短探頭支架
CMCP601-LB           備用長探頭支架
CMCP601-EP-1        電渦流探頭組件 200mV/mil 5mm；包含前置器和一米線纜電渦流探頭
CMCP780A              緊湊型加速度傳感器，側出，100mV/g, 2 Pin MS 5015 接頭
CMCP602LST-05      加速度傳感器延長電纜, 1米長（更多選項）
CMCP601-WKF        配 重塊套件
