CMCP600-滚动轴承故障演示台

特征:

• RPM 交流電機 1700/1400
• 快速更換軸承
• 包含預設故障軸承
• (0.004” 外圈切片 )
• 包含良好的軸承
• 簡單易用
• 快速并且可復現結果
• 包含便攜箱
• 備用軸承

產品概覽
CMCP600 是為展示說明 滾動軸承故障分析的振動測量 技術而設計的 。 簡單易用， C MCP600 提供了快速，可靠和可重復的結果。包含的故障軸承有0.004" 外圈缺陷 。 加速度 傳感器 可輕松安裝到軸承座上，用于數據收集和振動分析的桌面演示 。非常適合顯示解調或加速度包絡振動分析。

規格參數
電機功率 ： 1/9 馬力
電源要求 ： 110VAC 60Hz (-01 選項 )；220VAC 50Hz (-02 選項 )
最大電流 :    4 Amps
最大轉速 :    1700 RPM (110VAC)； 1400 RPM (220VAC)
重量 :           23 Lbs (10.4kg)
尺寸 :           5”x7.75”x7” (12.7x19.7x17.8mm)
傳感器安裝孔 : ¼-28 UNF Female
材質 :           陽極氧化鋁
認證 :           CE 認證

軸承參數
軸承提供 :    1個新的 “好 ” 軸承；1個預設故障軸承 (0.004” 外圈缺陷 )
部件編號 :    Nachi 6559469
類型 :           雙列角接觸軸承

外徑 :           2.44” (62mm)
內徑 :           1.574” (40.00mm)
滾動體個數 : 28 (每列 14 個 )
滾動體直徑 : 0.252” (6.4mm)
接觸角 :        25°

訂購信息:
CMCP600  -XX
                   描述
                   -01      110 Vac 60Hz 電源 , 1700 RPM, 演示套件
                   -02      220 Vac 50Hz 電源 , 1400 RPM 演示套件

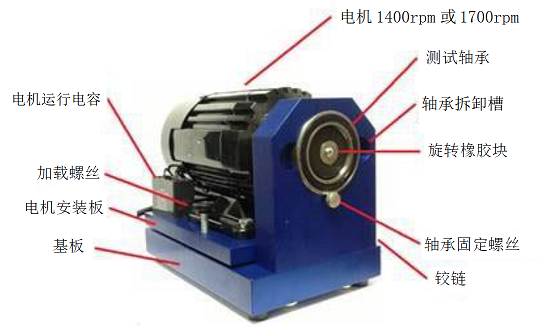

操作說明
CMCP600旨在展示不同類型的軸承缺陷。 電機以 1400 RPM (50 Hz 220 VAC) 或 1700 RPM (60 Hz 110 VAC) 的 額 定 轉速 運行。電機軸裝有橡膠 質量 塊，當 負載 （升高）時，會使軸承的內圈旋轉。 加載是通過調整加載螺釘來傾斜電機安裝板來完成的，該安裝板在另一側有一個鉸鏈，并使旋轉的橡膠塊與內圈接觸 。 加載量可以通過加載螺絲進行調整。當系統處于無負載 位置且電機安裝板靠在底板上時，可以使用手指槽夾住軸承輕松更換軸承 。 提供良好 無缺陷 軸承以及帶有 0.004” 內圈或外圈缺陷的軸承 。由于軸承僅在垂直方向受載，因此最好在垂直方向安裝外圈缺陷。

說明:
1. 在垂直或 45 度 角 位置安裝加速度傳感器
2. 在負載區安裝有缺陷的待測試軸承
3. 擰緊軸承固定螺絲
4. 啟動電機
5. 將加載螺釘調整到 所需負 載 .
